Característiques principals de la tecnologia

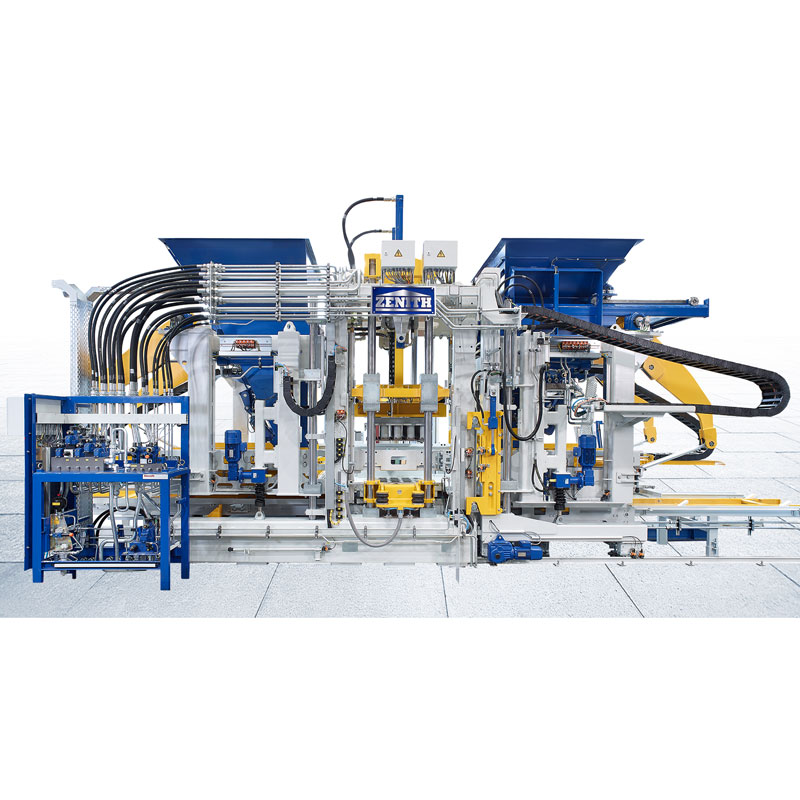

1) Podeu estar segur de comprar la màquina de fabricació de blocs de palet individual Zenith 1500 a la nostra fàbrica. El sistema de compactació servo d'alta qualitat anomenat Ultra-Dynamic representa una compactació molt alta i una dinàmica extrema. Per tant, garanteix una producció ràpida i eficient de productes de primera qualitat. Especialment per a productes amb un gran volum i també per a productes premium, que es produeixen amb vibració prèvia i intermèdia, aquest sistema de vibració ofereix molts avantatges. El sistema funciona sense bany d'oli donant suport a una producció ecològica i de baix manteniment.
2) L'ús de accessoris de cargol per a la taula de vibració, la biga transversal del motor i les parts laterals del marc és una característica especial d'aquesta màquina de fabricació de blocs de palet individual Zenith 1500. És únic al mercat ja que s'adapta a les condicions de producció del client. La construcció cargolada també proporciona connexions resistents i una excel·lent estabilitat.

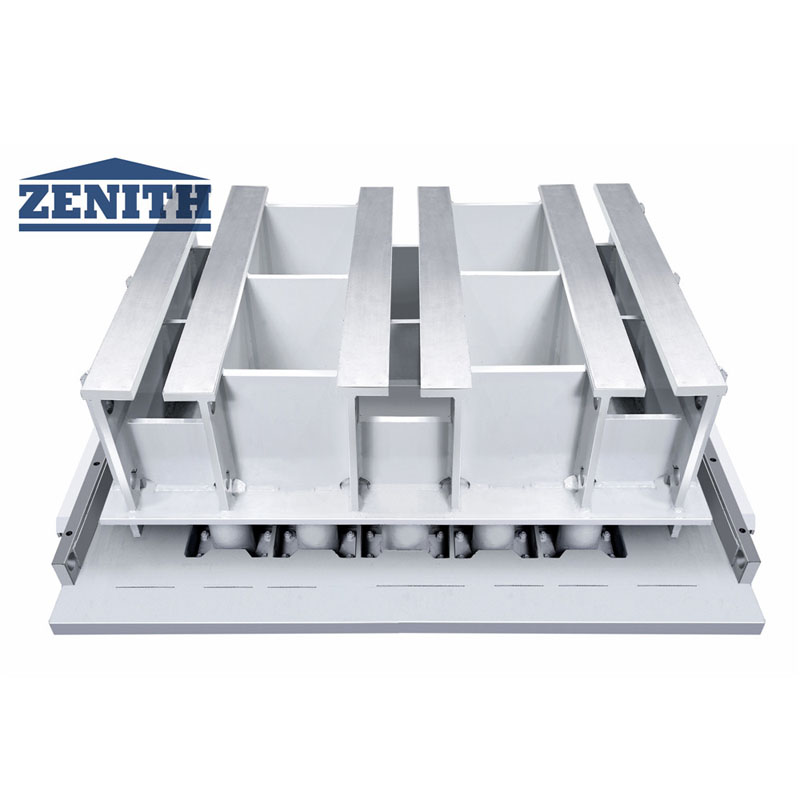

3) El dispositiu pneumàtic de subjecció del motlle proporciona un fàcil canvi de motlle. El motlle es col·loca sense més fixacions, per exemple. cargols al suport del motlle. Es fixa mitjançant les palanques de subjecció accionades pneumàticament. Els resultats òptims de vibració i una vida útil més llarga del motlle s'aconsegueixen gràcies als ajustaments individuals de la vibració prèvia i principal. El dispositiu de subjecció de motlles ara es pot adaptar als sistemes de subjecció de motlles d'altres fabricants de màquines i motlles.
4) S'ha desenvolupat una nova travessa per a la màquina de fabricació de blocs de palet individual Zenith 1500 que permet treure les columnes individualment del costat. Aquesta nova característica estalvia molt de temps durant els treballs de manteniment i el canvi es pot dur a terme amb molta més seguretat i amb menys esforç. Tota la geometria d'aquest conjunt incloses les columnes és idèntica a la màquina anterior ZENITH 1500. És possible adaptar aquesta nova travessa a les màquines existents.

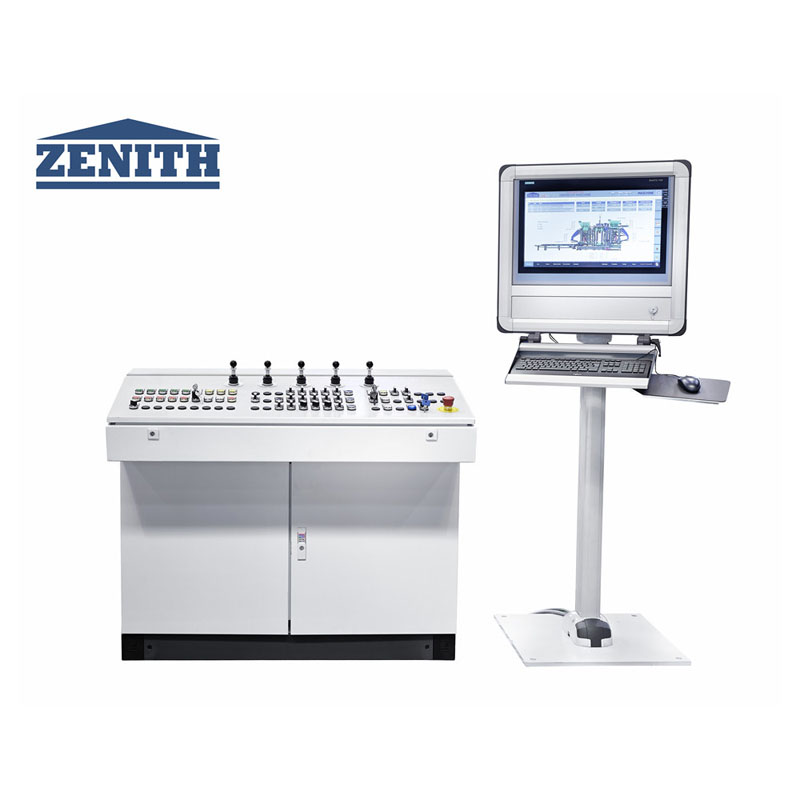

5) 5) El concepte d'autoexplicació i visualització intuïtiva garanteix un fàcil aprenentatge del funcionament de la màquina. Un nou disseny de diagnòstic ajuda els operadors a escollir els millors ajustos. La resolució de problemes que consumeix temps ja no és necessària i els temps d'inactivitat de producció es redueixen al mínim. Mitjançant l'ús de l'última tecnologia de bases de dades, tota la informació es pot registrar, avaluar i emmagatzemar. Aquestes dades estan disponibles a qualsevol lloc gràcies a la xarxa de plantes completa.
Dades tècniques
La configuració bàsica de la màquina de fabricació de blocs únics zenith 1500 | |
Màx. mida del tauler | 1.400 mm x 1.200 mm x14 mm |
Zona d'emmotllament | Segons el dibuix de disposició del motlle |
Mida del producte | 50 mm-500 mm |
Paràmetres tècnics del cotxe fill automàtic | |
Màx. capacitat de càrrega | 15 kg |
Màx. capacitat de càrrega per bastidor d'inserció | Com a disseny |
Capacitat de càrrega màxima cada dues capes de bastidor d'inserció | Com a disseny |
Amplada interior del suport de suport | 1.060 mm |
Capes de bastidor d'inserció | Dissenyat com l'esquema |
Distància del bastidor d'inserció | Com a disseny |
Potència de conducció del cotxe mare | BÉ 11KW |
Alçada del producte | |
Màx. alçada | 500 mm |
Min. alçada | 30 mm |
Alçada d'apilament | |
Màx. Alçada d'apilament (inclòs el palet) | 1.800 mm |
Màx. Àrea de producció (sota la producció de mida estàndard) | 1.350* 1.050 mm |
Mida del palet (estàndard) | 1.400 * 1.100 mm |
Gruix de la placa d'acer | 14 mm |
Volum de la sitja de material base | |
Excloent la sitja de pigments | 1.500 L |
Alçada de la màquina | |
Dispositiu de pigments exclosos | 35T |
Transportador de palets | 1,6 T |

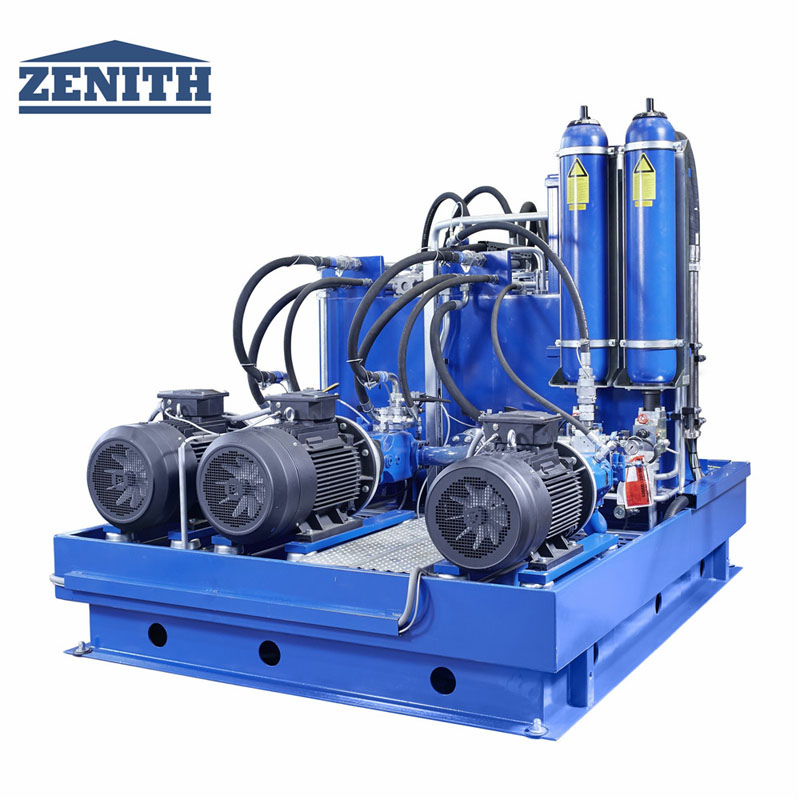

Dispositiu hidràulic | 3.2T |
Mida de la màquina | |
Màx. longitud total | 8.250 mm |
Màx. alçada total | 4.650 mm |
Màx. amplada total | 3.150 mm |
Paràmetres tècnics de la màquina/ consum d'energia | |
Sistema de vibració | Sistema de servovibració |
Taula de vibracions | Màxim: 175KN, 60HZ |
Vibració superior | Màxim: 32KN |
Pressió hidràulica | |
Flux total | 540 l/min |
Pressió de funcionament | 180 bar |
Màx. poder | 140 KW |
Sistema de control | Siemens S7-1500, consola de pantalla tàctil |
Capacitat de producció
Tipus de bloc | Mida (mm) | Imatges | Quantitat/cicle | Temps de cicle | Capacitat de producció (per 8 h) |
Bloc buit | 400*200*200 | 15 | 15 segons | 28.800 unitats | |
Llamborda rectangular | 200*100*30 | 60 | 14 segons | 2.419 m2 | |
Llamborda rectangular (sense barreja facial) | 200*100*80 | 60 | 115 | 3.110 m2 | |
Curstone | 150*1000*300 | 6 | anys 20 | 8.640 unitats |
