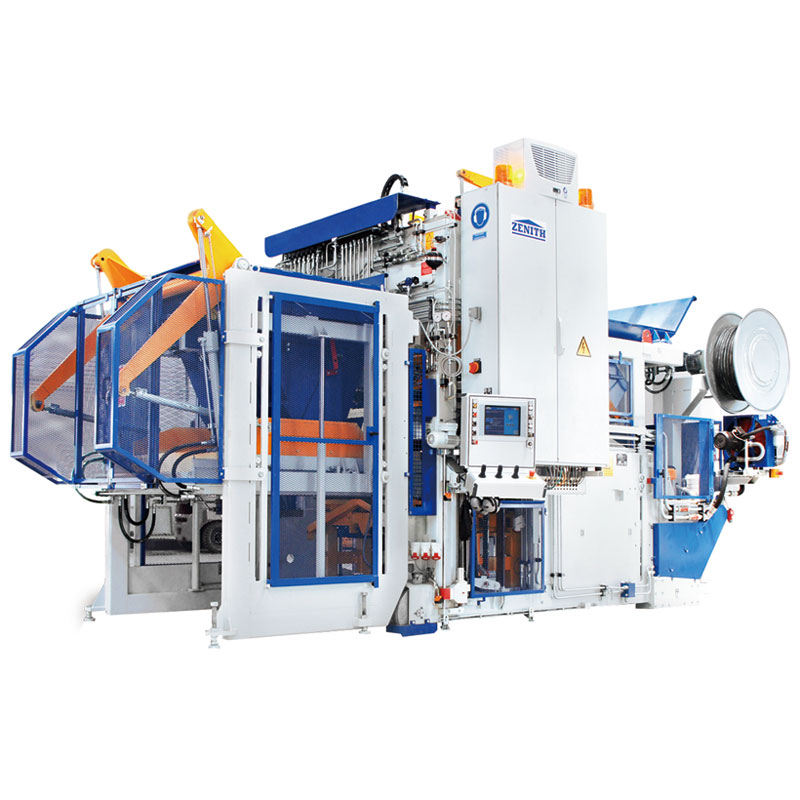

Màquina de blocs sense palets Zenith 940SC

Com a fabricant professional, ens agradaria oferir-vos la màquina de blocs sense palets Zenith 940SC. La versàtil 940sc ofereix la més àmplia gamma de possibilitats de producció de totes les màquines de blocs de formigó i llambordes del mercat global. Es pot utilitzar com a màquina universal i com a màquina dedicada per a productes no estàndard i es pot utilitzar per completar una planta d'un sol palet per produir productes nínxol. Aquesta màquina està construïda amb els més alts requisits de qualitat i produeix unitats seccionals de molt baix cost, com ara blocs de paviment amb barreja de cara o blocs buits, etc.

Característiques principals de la tecnologia

1) El panell tàctil autoexplicatiu i guiat per menús fa que el funcionament de la màquina sigui molt fàcil. Els paràmetres de producció per a diferents tipus de motlle i programes de producció s'introdueixen i es guarden mitjançant les màscares de menú ben organitzades. S'utilitza un SPS Siemens ràpid per al processament de senyals interna.

2) Sistema hidràulic d'alta eficiència. L'energia hidràulica utilitza alta pressió de dos circuits; Sistema hidràulic amb dues bombes de pistó Milti-Star. Utilitza tecnologia hidràulica proporcional per ajustar la velocitat i el treball segons els diferents productes produïts. els moviments hidràulics es poden accionar de manera simultània i independent amb diferents velocitats i pressions i totes les dades es poden configurar a la pantalla tàctil. Tota la informació com temps, càlcul, opció, velocitat hidràulica i pressió es pot configurar mitjançant la pantalla tàctil.

3) Sistema de vibració d'alta eficiència. La taula vibratòria està dissenyada per tenir quatre nivells de producció diferents; La part superior de la taula vibratòria és de dues parts per aconseguir una transmissió uniforme de potència i una compactació òptima; Placa de desgast reemplaçable per a la protecció de les parts superiors de la taula de vibració: La taula de vibració per a l'acceptació de dos vibradors per aconseguir una força centrífuga màxima de 80 kN; per produir blocs de 50 cm d'alçada, el marc del motlle està equipat amb vibradors. (Pot equipar-se amb 2, 4, 6. 8 vibradors segons l'alçada del bloc), els motors de vibració utilitzen servomotors.

4) Sistema d'alimentació agregada. Alimentador amb accionament hidràulic; pot ajustar el funcionament de la caixa d'alimentació en un rail d'alta precisió de parell variable segons diferents motlles, diàmetre de la roda de guia d'alimentació Ø 80 mm; rascador giratori accionat hidràulic (de tres parts) per a una neteja adequada de la superfície del motlle; La reixa de distribució accionada hidràulicament està conduint a una distribució uniforme del formigó al motlle; Raspall de neteja ajustable en alçada, connectat a la paret frontal del calaix d'alimentació per netejar les sabates del capçal de manipulació...

Dades tècniques

Tremuja de material base	1.200 L
Caixa d'alimentació de material base	2.000 L
Tremuja de pigments	800L
Caixa d'alimentació de pigments	2.000 L
Altura màxima d'alimentació del carregador	2.800 mm
Mida de formació
Longitud màxima de conformació	1240 mm
Amplada màxima de formació (producció a la taula de vibració)	1.000 mm
Amplada màxima de formació (producció a terra)	1.240 mm
Alçada del producte
Producció multicapa
Alçada mínima del producte (producció al palet)	50 mm
Màx. alçada del producte	250 mm
Alçada màxima d'apilament Alçada de palet d'una capa de producte)	640 mm
Baix nivell de producció en palet
Alçada màxima del producte	600 mm
Baix nivell de producció a terra
Altura màxima del producte	650 mm
Producció a terra
Màx. alçada del producte	1.000 mm
Altura mínima del producte	250 mm
Pes de la màquina
Sense dispositiu de motlle i pigments	11,7 T
Dispositiu de pigmentació	1,7 T
Mida de la màquina
Longitud total (sense dispositiu de pigment)	4.400 mm
Longitud total (amb dispositiu de pigment)	6.380 mm
Màx. alçada total	3.700 mm
Alçada total mínima (alçada de transport)	3.240 mm
Amplada total (inclòs el panell de control)	2.540 mm
Sistema de vibració
Màx. força excitant de la rondalla de vibracions	80KN
Min. força d'extinció de la vibració superior	40KN
Consum d'energia
Basat en el nombre màxim de taules vibrants	42 kW

Capacitat de producció

Tipus de bloc	Mida (mm)	Imatges	aty/cicle	Temps de cicle	Capacitat de producció (per 8 h)
Bloc buit	400*200*200		12	anys 40	8.640 unitats
Llamborda rectangular	200*100*60		54	38 segons	817 m2
Llamborda rectangular (sense barreja facial)	200*100*60		54	36 segons	864 m2
Llambordes UNI	225*112,5*60-80		40	38 segons	757 m2
Curstone	150*1000*300		4	46 segons	2.504 unitats
