Característiques principals de la tecnologia
1) Sistema de vibració servo

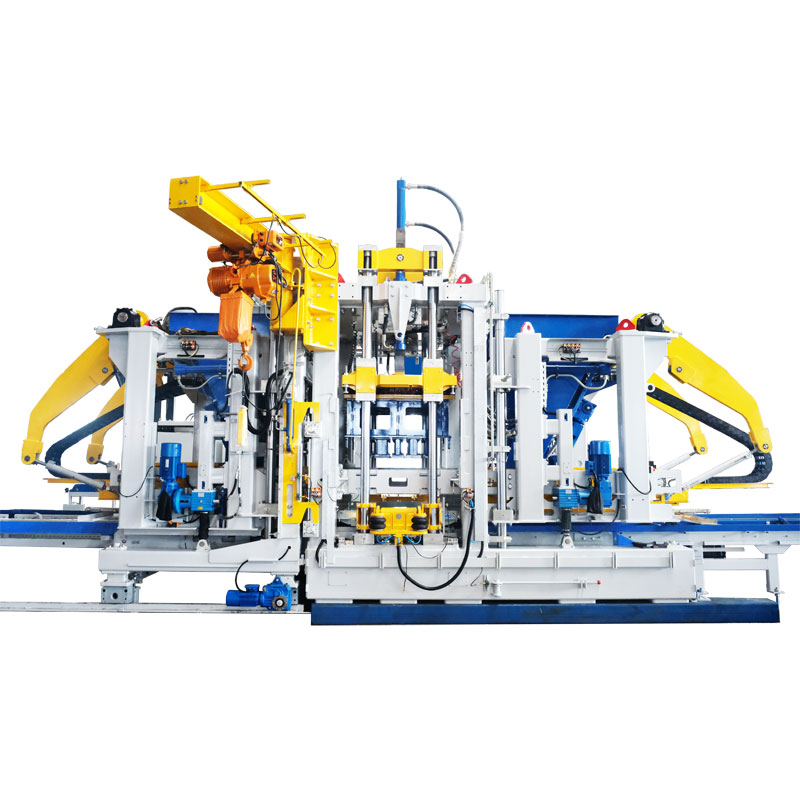

La màquina automàtica de fabricació de blocs de ciment ZN1500-2C està equipada amb el nou sistema de vibració servo desenvolupat, que té una força de vibració densa i altament excitada, garantint així la producció d'una manera eficient, especialment per a productes grans i productes d'alta qualitat, que necessiten per ser produït per vibració prèvia i vibració de transició, pot aconseguir un efecte realment agradable
2) Alimentació obligatòria
El sistema d'alimentació s'aplica amb el disseny patentat d'Alemanya, que és adequat per a l'ús de residus de construcció i altres àrids especials. A més, la porta de descàrrega està controlada pel motor SEW. El marc d'alimentació, la placa inferior i les fulles de mescla estan fetes d'acer HARDOx de Suècia d'alta resistència, que reforcen el rendiment de segellat i eviten les fuites de material per garantir una llarga vida útil, alimentació uniforme per a la millora de la qualitat del producte.
3) Control de conversió de freqüència SIEMENS
La tecnologia de conversió de freqüència de SIEMENS va ser reinnovada i millorada pel centre d'R+D d'Alemanya. La vibració de la màquina principal adopta un funcionament en espera de baixa freqüència i alta freqüència, que milloren la velocitat de funcionament i la qualitat del producte. Al mateix temps, redueix l'impacte sobre les peces mecàniques i el motor allarga la vida útil de la màquina i el motor, i estalvia al voltant del 20%-30% d'electricitat en comparació amb el control de funcionament del motor tradicional.
4) Control totalment automàtic
Combina perfectament la tecnologia i el sistema d'automatització d'Alemanya. El control automàtic és de fàcil operació, baixa relació de fallades i alta fiabilitat. Al mateix temps, té les funcions de fórmula del producte. recollida de dades de gestió i funcionament.
5) Sistema hidràulic d'alta eficiència
La bomba i la vàlvula hidràulica són de marca internacional, que adopten una vàlvula proporcional alta dinàmica i una bomba de sortida constant per ajustar la velocitat i la pressió, amb les característiques d'alta estabilitat, alta eficiència i estalvi d'energia.
6) Sistema de núvol intel·ligent
El sistema de núvol d'equips intel·ligents de QGM realitza un seguiment en línia, actualització remota, predicció remota d'errors i autodiagnòstic de fallades, avaluació de l'estat de salut de l'equip; genera informes d'operació d'equips i d'estat de l'aplicació i altres funcions; amb els avantatges del control i operació remota, solució ràpida de problemes i manteniment per als clients. Tot està interconnectat i la producció i el funcionament dels equips es poden veure a través de la xarxa a tots els racons del món.
Dades tècniques
Àrea màxima de formació | 1.300*1.050 mm |
Alçada del producte acabat | 50-500 mm |
Cicle d'emmotllament | 20-25 s (segons la forma del producte) |
Força emocionant | 160KN |
Mida del palet | 1.400*1.100/1200*(14-50)mm |
Número de bloc de formació | 390 * 190 * 190 mm (15 blocs / motlle) |
Taula de vibracions | 4 * 7,5 kW |
Vibració superior | 2 * 1,1 kW |
Sistema de control elèctric | SIEMENS |
Capacitat total instal·lada | 111,3 kW |
Pes total | 18.3T (sense dispositiu de material facial) 28.2T (amb dispositiu de material de cara) |
Capacitat de producció
Tipus de bloc | Sortida | Bloc ZN1500-2C Màquina de fer |
240 * 115 * 53 mm |
Nombre de blocs formats (bloc/motlle) | 84 |
metre quadrat/hora (m2/hora) | 400-420 | |
metre quadrat/dia (m2/8 hores) | 3180-3360 | |
Nombre de bloc (blocs/m2) | 36 | |
390 * 190 * 190 mm |
Nombre de blocs formats (bloc/motlle) | 15 |
Metro cúbic/hora (m3/hora) | 32-34 | |
Metro cúbic/dia (m3/8 hores) | 254-271 | |
Nombre de blocs (blocs/m³) | 71 | |
400 * 400 * 80 mm |
Nombre de blocs formats (bloc/motlle) | 3 |
Metro cúbic/hora (m3/hora) | 69,1-86,4 | |
Metro cúbic/dia (m3/ 8 hores) | 553-691.2 | |
Nombre de blocs (blocs/m³) | 432-540 | |
245 * 185 * 75 mm |
Nombre de blocs formats (bloc/motlle) | 15 |
Metro cúbic/hora (m3/hora) | 97,5-121,5 | |
Metro cúbic/dia (m³/8 hores) | 777.6-972 | |
Nombre de blocs (blocs/m³) | 2160-2700 | |
250 * 250 * 60 mm |
Nombre de blocs formats (bloc/motlle) | 8 |
Suqare metre/hora (m3/hora) | 72-90 | |
metre quadrat/dia (m³/8 hores) | 576-720 | |
Nombre de maó (blocs/m³) | 1152-1440 | |
225*112,5*60 |
Nombre de blocs formats (bloc/motlle) | 40 |
metre quadrat/hora (m2/hora) | 150-160 | |
metre quadrat/dia (m2/8 hores) | 1200-1280 | |
Nombre de bloc (blocs/m2) | 39.5 | |
200*100*60 |
Nombre de biocks formats (bloc/motlle) | 54 |
metre quadrat/hora (m2/hora) | 138-150 | |
metre quadrat/dia (m2/8 hores) | 1100-1200 | |
Nombre de bloc (blocs/m2) | 50 | |
200*200*60 |
Nombre de blocs formats (bloc/motlle) | 30 |
metre quadrat/hora (m2/hora) | 180-195 | |
metre quadrat/dia (m2/8 hores) | 1440-1560 | |
Nombre de bloc (blocs/m2) | 25 |
