Característiques principals de la tecnologia
1) Sistema de vibració servo

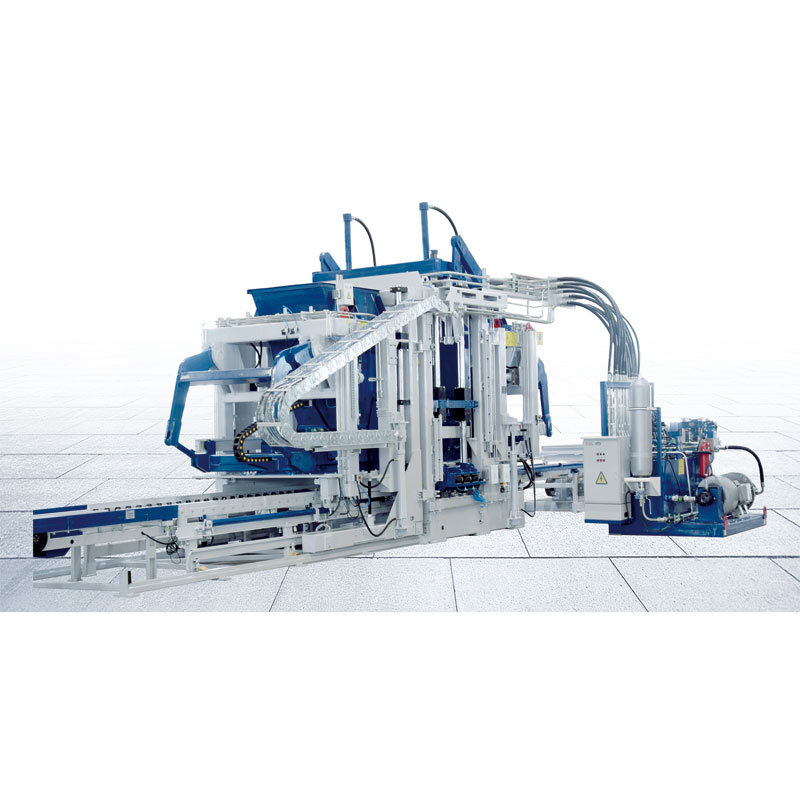

La màquina automàtica de fabricació de blocs de ciment ZN1500C està equipada amb el nou sistema de vibració servo desenvolupat, que té una força de vibració densa i altament excitada, garantint així la producció d'una manera eficient, especialment per a productes grans i productes d'alta qualitat, que s'han de fer. produït per vibració prèvia i vibració de transició, pot aconseguir un efecte realment agradable
2) Alimentació obligatòria
El sistema d'alimentació s'aplica amb el disseny patentat d'Alemanya, que és adequat per a l'ús de residus de construcció i altres àrids especials. A més, la porta de descàrrega està controlada pel motor SEW. El marc d'alimentació, la placa inferior i les fulles de mescla estan fetes d'acer HARDOx de Suècia d'alta resistència, que reforcen el rendiment de segellat i eviten les fuites de material per garantir una llarga vida útil, alimentació uniforme per a la millora de la qualitat del producte.
3) Control de conversió de freqüència SIEMENS
La tecnologia de conversió de freqüència de SIEMENS va ser reinnovada i millorada pel centre d'R+D d'Alemanya. La vibració de la màquina principal adopta un funcionament en espera de baixa freqüència i alta freqüència, que milloren la velocitat de funcionament i la qualitat del producte. Al mateix temps, redueix l'impacte sobre les peces mecàniques i el motor allarga la vida útil de la màquina i el motor, i estalvia al voltant del 20%-30% d'electricitat en comparació amb el control de funcionament del motor tradicional.
4) Control totalment automàtic
Combina perfectament la tecnologia i el sistema d'automatització d'Alemanya. El control automàtic és de fàcil operació, baixa relació de fallades i alta fiabilitat. Al mateix temps, té les funcions de fórmula del producte. recollida de dades de gestió i funcionament.
5) Sistema hidràulic d'alta eficiència
La bomba i la vàlvula hidràulica són de marca internacional, que adopten una vàlvula proporcional alta dinàmica i una bomba de sortida constant per ajustar la velocitat i la pressió, amb les característiques d'alta estabilitat, alta eficiència i estalvi d'energia.
6) Sistema de núvol intel·ligent
El sistema de núvol d'equips intel·ligents de QGM realitza un seguiment en línia, actualització remota, predicció remota d'errors i autodiagnòstic de fallades, avaluació de l'estat de salut de l'equip; genera informes d'operació d'equips i d'estat de l'aplicació i altres funcions; amb els avantatges del control i operació remota, solució ràpida de problemes i manteniment per als clients. Tot està interconnectat i la producció i el funcionament dels equips es poden veure a través de la xarxa a tots els racons del món.
Dades tècniques
Màx. Àrea de Formació | 1.300*1.050 mm |
Alçada del producte acabat | 50-500 mm |
Cicle d'emmotllament | 20-25 s (segons la forma del producte) |
Força emocionant | 160KN |
Mida del palet | 1.400*1.100*(14-50)mm |
Número de bloc de formació | 390 * 190 * 190 mm (15 blocs / motlle) |
Taula de vibracions | 4 * 7,5 kW |
Vibració superior | 2 * 1,1 kW |
Sistema de control elèctric | SIEMENS |
Capacitat instal·lada total | 111,3 kW |
Pes total | 18.3T (sense dispositiu de material facial) 28.2T (amb dispositiu de material de cara) |
Capacitat de producció
Tipus de bloc | Sortida | Bloc ZN1500C Màquina de fer |
240 * 115 * 53 mm |
Nombre de blocs formats (bloc/motlle) | 50 |
Metro cúbic/hora (m3/hora) | 13-18 | |
Metro cúbic/dia (m3/ 8 hores) | 1005-1400 | |
Nombre de maó (blocs/m3) | 683 | |
390 * 190 * 190 mm |
Nombre de blocs formats (bloc/motlle) | 9 |
Metro cúbic/hora (m3/hora) | 22.8-30.4 | |
Metro cúbic/dia (m3/ 8 hores) | 182,5-243,3 | |
Nombre de maó (blocs/m3) | 71 | |
400 * 400 * 80 mm |
Nombre de blocs formats (bloc/motlle) | 3 |
Metro cúbic/hora (m3/hora) | 69,1-86,4 | |
Metro cúbic/dia (m3/ 8 hores) | 553-691.2 | |
Nombre de maó (blocs/m3) | 432-540 | |
245 * 185 * 75 mm |
Nombre de blocs formats (bloc/motlle) | 15 |
Metro cúbic/hora (m3/hora) | 97,5-121,5 | |
Metro cúbic/dia (m3/ 8 hores) | 777.6-972 | |
Nombre de maó (blocs/m3) | 2160-2700 | |
250 * 250 * 60 mm |
Nombre de blocs formats (bloc/motlle) | 8 |
Metro cúbic/hora (m3/hora) | 72-90 | |
Metro cúbic/dia (m3/ 8 hores) | 576-720 | |
Nombre de maó (blocs/m3) | 1152-1440 | |
225*112,5*60 |
Nombre de blocs formats (bloc/motlle) | 25 |
Metro cúbic/hora (m3/hora) | 91,1-113,9 | |
Metro cúbic/dia (m3/ 8 hores) | 728.9-911.2 | |
Nombre de maó (blocs/m3) | 3600-4500 | |
200*100*60 |
Nombre de blocs formats (bloc/motlle) | 36 |
Metro cúbic/hora (m3/hora) | 103,7-129,6 | |
Metro cúbic/dia (m3/ 8 hores) | 829.4-1036.8 | |
Nombre de maó (blocs/m3) | 5184-6480 | |
200*200*60 |
Nombre de blocs formats (bloc/motlle) | 4 |
Metro cúbic/hora (m3/hora) | 72-90 | |
Metro cúbic/dia (m3/ 8 hores) | 576-720 | |
Nombre de maó (blocs/m3) | 576-720 |
